Форма D / резьба M4
Резьбовая втулка DIN 16903 форма D M4
Закладная резьбовая втулка DIN 16903 форма D M4 предназначена для формования в пластмассовых деталях.
Актуальную стоимость и наличие подтвердит менеджер.
- Длина
- 5,5 мм
- Наружный диаметр
- 5,0 мм
Другие размеры формы D
Выберите другой размер резьбы или отправьте запрос, и мы быстро подберем Вам товар.
Размеры и технические характеристики DIN 16903 форма D

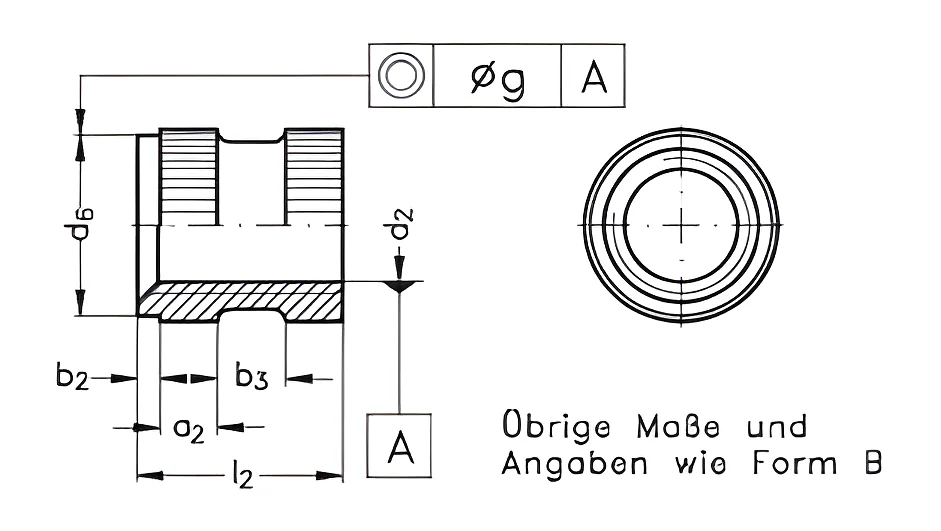

Чертёж относится к DIN 16903, форма D; размеры — к резьбе M4.
- Резьба d1
- M4
- d2 H11
- 3,3 мм
- d3 h12
- 5 мм
- d4
- 4,5 мм
- a2
- 1,8 мм
- b2
- 1 мм
- b3
- 1,4 мм
- d6
- 5,5 мм
- l2 h12
- 6 мм
- d5
- 5,5 мм
- r
- 0,4 мм
- t
- 0,5 мм
Описание и применение
- Назначение
- Закладная резьбовая втулка DIN 16903D для формования в пластмассовых деталях.
- Профиль
- Круглый
- Отверстие
- Сквозное
- Выступ
- Есть
- Поставка
- Самая низкая цена в России. В наличии или под заказ. В любой город.
DIN 16903 форма D M4
Закладная резьбовая втулка DIN 16903 форма D M4 предназначена для установки в пластмассовые и формуемые детали. Исполнение выбирают с учетом конструкции посадочного места и требований к резьбовому соединению.
Форма D имеет круглый профиль, сквозное отверстие и выступ. Для подбора детали необходимо учитывать резьбу M4 и размеры по техническому чертежу DIN 16903.
На странице представлены чертеж, технические размеры и документация для DIN 16903 форма D M4. Для расчета стоимости и подтверждения наличия укажите необходимое количество в форме запроса.
При выборе формы сопоставьте профиль корпуса, тип отверстия, наличие выступа и требуемую резьбу с посадочным местом детали. Числовые параметры следует сверять с технической документацией для выбранного исполнения.
Для нестандартной детали или подбора по чертежу отправьте запрос с количеством и спецификацией. Менеджер уточнит применимость, цену и условия поставки.
Частые вопросы
DIN 16903D M4 - цена
В нашем интернет-магазине самая низкая цена втулок DIN 16903D.
Ценовая стратегия - каждая вторая закладная втулка бесплатно. Скидки на опт до 50% от цены минимальной упаковки.
Цель - повысить рентабельность вашего производства, снизив издержки нашего производства за счет оптовых продаж.
Кто производитель втулок DIN 16903D M4?
Производственные мощности находятся в Европе.
Резьбовые втулки DIN 16903D производятся по стандарту DIN (Германия).
Можно ли заказать нестандартные детали вместе с DIN 16903D M4?
Да, мы производим под заказ любые детали, вставки, втулки, футорки, переходники, муфты и др.
Из всех доступных материалов, известных на данный момент.
Наличие и срок поставки DIN 16903D M4
Основные размеры DIN 16903D доступны в наличии или под заказ. Сроки уточняйте у менеджеров.
Сравнить с другими формами
Исполнения DIN 16903 с другим профилем или выступом.
